Элемент ПП Тоннель с 2-я балками 33692

Характеристики: Материалы: Профиль 100х50 мм, 50х50 мм; Труба Ф108 мм, Ф76мм; Лист 5 мм, 2 мм; Фанера 15 мм. Туннель изготавливается из бетонных блоков или листового металла. Скользкая поверхность – полированный керамогранит, листовой нержавеющий металл. Балки изготавливаются из металлических труб. Верхняя грань балок по всей длине покрывается противоскользящим покрытием (например, из кварцевого песка на эпоксидной смоле). Основание горизонтальных балок – стальная труба.

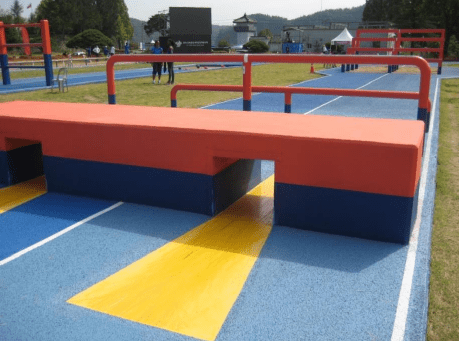

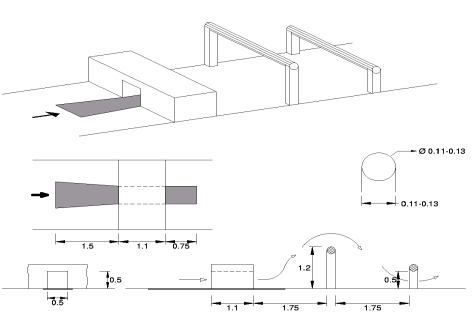

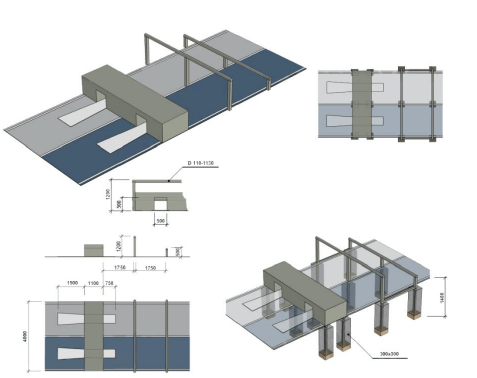

Габариты: Габаритные размеры: ДхШхВ: 4816х4000х1200 мм. Масса изделия: 450 кг. Препятствие представляет из себя последовательно размещенные поперек беговой дорожки параллелепипед со сквозным прямоугольным отверстием (туннелем) для пролезания и следующие за ним две разновысокие горизонтальные балки.Высота и ширина туннеля – 0,5 м.

Длина туннеля – 1,1 м.

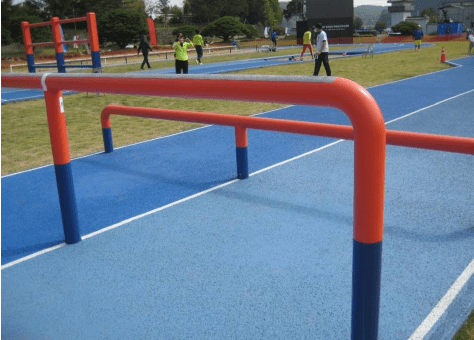

Высота верхнего края первой балки – 1,2 м.

Высота нижнего края второй балкой – 0,5 м.

Расстояние между элементами препятствия – 1,75 м.

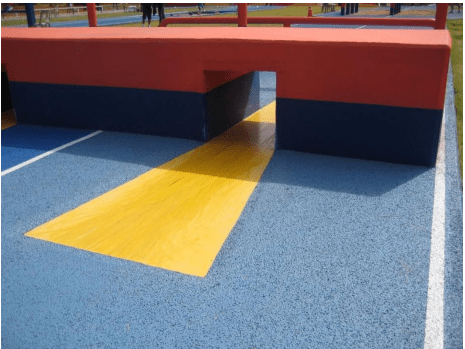

Поверхность основания тоннеля должна быть

скользкой. Скользкая поверхность начинается за 1,5 м до

туннеля и заканчивается на расстоянии 0,75 м после него.

Диаметр трубчатых балок – 11.0-13.0 см.

Монтаж: Основание препятствия выполняется из стальных труб. Препятствие устанавливается с учетом глубины промерзания грунта. Глубина бетонирования: Балок — 1000мм, Тоннеля-500мм.
